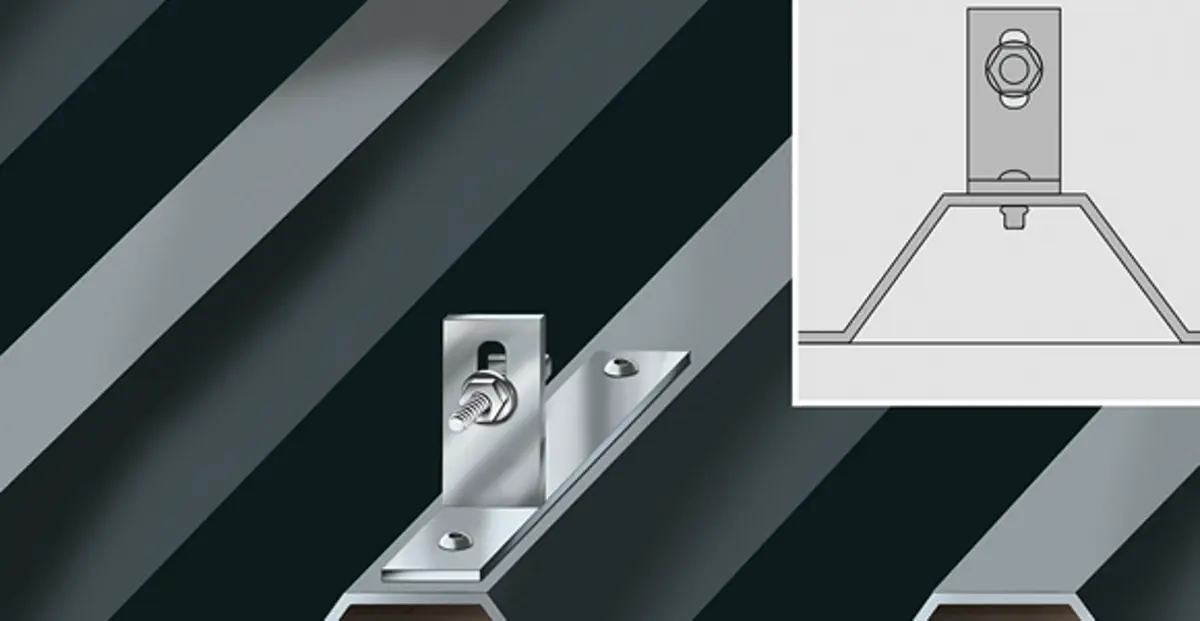

3.1 Befæstelse med montageskruer eller ansatsskrue WSF
Montageskruer (Art.gr. 0865 8 …/0865 9 …) eller ansatsskrue WSF (Art.gr. 0201 …)
Monteringen for de ovennævnte skruer i forbindelse med projektet fastlægges vha. beregningssoftwaren. Skruerne bør altid kun monteres på hhv. bølgeryggen og taginddækningens overflange. På dette sted bores inddækningen samt underkonstruktionen for i overensstemmelse med nedenstående oplyste værdier, og den pågældende skrue skrues ind i åsen.
Hhv. EPDM-tætningen og tætningsskiven presses/trykkes vha. møtrikken fast op imod tagbeklædningen. I tilslutning dertil fastgøres adaptervinklen til hhv. montageskruen og på ansatsskruen WSF mellem de to møtrikker.
Ved skruer med gevind M10 er tilspændingsmomentet 30-40 Nm og ved gevind M12 50-60 Nm.
Adaptervinklen må ikke monteres til tagrenden. Den videre montage af befæstelsessystemet sker derefter i overensstemmelse med trin 3-10 fra punkt 1 “Taginddækning med tegltagsten”
Montageskruerne skal altid monteres vinkelret på taghældningen. Belastningspunktet bør maks. ligge 40 mm over overkanten af hhv. bølgeryggen og overflangen.
Vigtige anvisninger til forarbejdning af ansatsskruen WSF:
Ansatsskruen skal altid monteres vinkelret på taghældningen. Der skal tages hensyn til tilsvarende belastningsværdier og monteringsanvisninger,
der fremgår af tilladelsen fra byggemyndighederne.
- Type A til trækonstruktion
Trækonstruktion og taginddækning skal altid forbores med Ø 6 mm. Forankringsdybden i træ er mindst 50 mm for M10 skruen og 60 mm for M12 skruen (tag højde for reducerede belastningsværdier). - Type BZ til stålkonstruktion
Stålkonstruktionens tykkelse Forboring-Ø
Tykkelse: 1,5-5,0 Forboring: mm 6,8 mm
Tykkelse: 6,0 mm Forboring: 7,0 mm
Tykkelse: 8,0 mm Forboring: 7,2 mm
Tykkelse: > 10,0 mm Forboring: 7,4 mm
| Montageskrue M10 | Montageskrue M12 | |
|---|---|---|
| Forboring tagbeklædning | Ø 13 mm | Ø 14 mm |
| Forboring træ | Ø 7 mm | Ø 8,5 mm |
| Min. forankringslængde | 60 mm | 72 mm |
| Min. bredde på ås | 100 mm | 120 mm |
Vigtige anvisninger til forarbejdning
Forud for montage skal den tilstrækkelige befæstelse af selve taget til tagkonstruktionen og tagets maksimale bæreevne ubetinget kontrolleres. Specielt for sandwichelementer bør der som regel ikke foretages en direkte befæstelse på tagpladen. Mindste godstykkelse for stålpladen skal være 0,6 mm.
